Vandakkumulering er en af de største udfordringer, der påvirker minedriftens effektivitet og sikkerhed. Overskydende grundvand, nedbør, og nedsivning under jorden kan afbryde produktionen, beskadige udstyr og øge driftsomkostningerne.

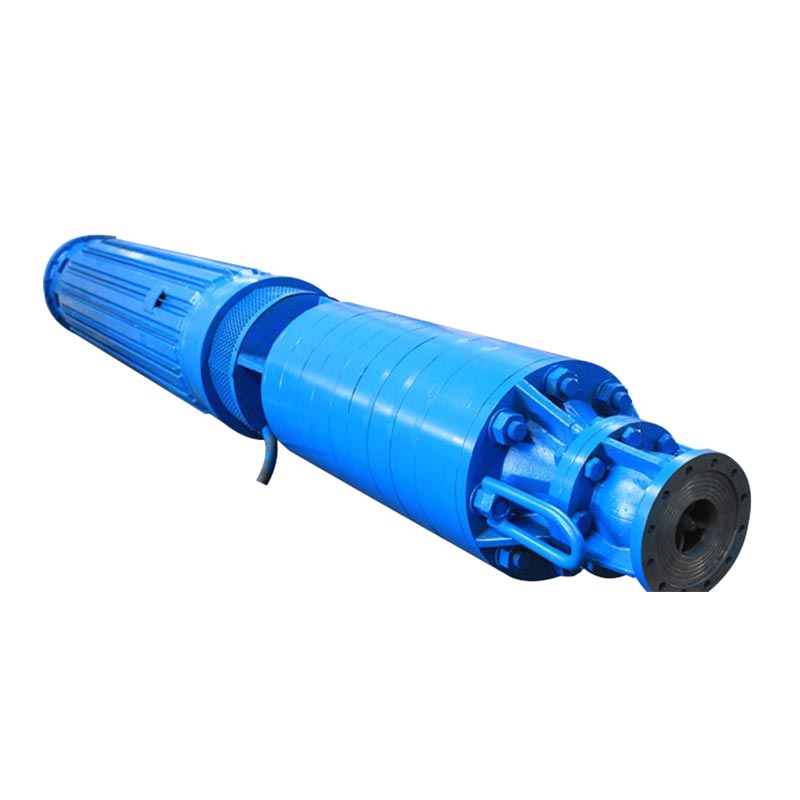

Den nedsænkelige minedriftspumpe er konstrueret til tunge mineafvandingsapplikationer, hvor kontinuerligt drift og lang levetid er påkrævet. Designet med et højtydende centrifugalhydrauliksystem og robust dykmotorteknologi, det giver stabil vandfjernelse selv i dybe miner, store åbne gruber og miljøer indeholdende slibende partikler.
Fra kul- og kobberminer til guld-, tin- og diamantudvindingssteder leverer denne pumpe pålidelig dræning ydeevne under krævende forhold.
Jo lavere belastningen på enheden er fra aksialt tryk og indsuget faste stoffer og silt, jo højere er operationel pålidelighed.
Jo højere driftssikkerhed, jo længere levetid. Til dykmotorpumper med HDM, der kan være 10 år eller mere.
Jo længere levetid og jo højere effektivitet (op til 90%-plus), jo lavere er driftsomkostningerne.
Flowkapacitet Q: op til 6000 m'/h (26500 US gpm)
Leveringshoved H: op til 1500 m (5000 ft)
Tryk p: op til 150 bar (2200 Psi)
Hastighed n: op til 3600 rpm
Motorens ydelsesdata:
Frekvens: 50 Hz/ 60 Hz
Spænding V: op til 14000 volt
Motoreffekt P: op til 5000 kW (6700 HK)
Hastighed n: op til 3600 rpm
Temperatur t: op til 100 ℃
Materialer: Materialerne vælges individuelt efter dine krav, inklusive gråt støbejern, duktilt jern, bronze, aluminium bronze, duplex rustfrit stål.
(1) Dykpumpen har et centrifugalhjul og en radial ledeskovlestruktur; under drift trækkes væsken radialt ind og udledes radialt;
(2) Denne dykpumpe består primært af pumpehjulet, tætningsringen, øvre og nedre ledeskovle, øvre og nedre mellemsektioner, sugesektion, afgangssektion, pumpeaksel, øvre trykleje, styreskovlebøsning og mellemliggende overgangssektion.
(3) Pumpens arbejdskammer består af pumpehjulet, styreskovlene og mellemsektioner. Løbehjulet, lejebøsningerne og stålbøsningerne danner rotorsamlingen, mens glidelejer er installeret i sugesektionen, udløbssektionen og den mellemliggende overgangssektion for at understøtte den roterende rotorsamling.
(4) For at afbalancere aksiale kræfter er løbehjulene anbragt symmetrisk: det øverste løbehjul roterer med uret, mens det nederste løbehjul er installeret i den modsatte retning. De aksiale kræfter, der genereres af løbehjulene under drift, udligner hinanden, og enhver resterende aksial kraft bæres af tryklejet, der er forbundet med motoren, og forlænger derved enhedens levetid.
(5) Rotoren placeres ved hjælp af pumpekoblingens radiale skulder for at flugte med motorlejehusets kobling, og sikres aksialt med bolte for at danne en stiv forbindelse.
(1) Motoren består af stator, rotor, øvre og nedre styrelejer, tryklejer, base, akselforlængerpakning montering og andre komponenter.
(2) Motorakselforlængelsen er tætnet med en gummiforstærket olietætning og en mekanisk tætning.
(3) En gummiekspansionsblære er installeret i bunden af motoren for at afbalancere trykket mellem motorens indre hulrum og det ydre vand, når termisk ekspansion og sammentrækning forekommer inde i motoren, eller når udvendig vandstand svinger. Den nederste del af motoren er foret med korrosionsbestandig galvaniseret plade metal.
(4) Den ydre overflade af motorhuset har køleribber og kølevandskanaler. Under driften det indre af motoren er fyldt med vand, som cirkuleres af pumpehjulet i bunden af rotoren for at sikre ensartet indre temperatur. Samtidig forsvinder højhastighedsvandstrømmen over motorens ydre overflade varme fra huset, køleribber og vandkanaloverflader.
(5) Motorens statorviklinger bruger højspændings, vandtæt isoleret ledning, som giver fremragende temperatur modstands- og isoleringsegenskaber. Vikletrådene er forbundet til et højspændings-, vandtæt strømkabel. Derudover er temperatursensorer fastgjort til overfladen af viklingsenderne for at overvåge vandet temperatur omkring dem. Temperaturfølerne er forbundet til et firelederkabel; begge kabler føres ud gennem kabeludgangshullerne i den øverste guide lejehus.
(6) Rotoren er af egern-bur-typen, med buret lavet af kobberledere.
(7) De øvre og nedre styrelejehuse er forsynet med lejeskåle, og et trykleje er installeret ved den nederste ende af rotoren. Tryklejekonstruktionen består af øvre og nedre tryklejer og en glidende plade, som bruges til at understøtte aksiale kræfter; det øvre trykleje er en segmenteret ringformet type, mens det nederste trykleje er en segmenteret sektortype.
Effektiv fjernelse af grundvand fra underjordiske kulminer.
Velegnet til kobber-, guld-, tin- og diamantdræningssystemer.
Håndterer nedbørsophobning og grundvandskontrol i store minegrave.
Højtrykskonfiguration til dybe underjordiske operationer.
Pumpen er designet til minevand, der indeholder grundvand, sediment og suspenderede partikler. Materialevalg kan tilpasses efter vandforholdene.
Afhængigt af konfigurationen kan pumpen opnå løftehøjder op til 1500 meter, hvilket gør den velegnet til dybe mine drænapplikationer.
Almindelige materialer omfatter støbejern, duktilt jern, bronze, aluminiumsbronze og duplex rustfrit stål. Den valget afhænger af korrosions- og slidkrav.
Ja. Pumpens hydrauliske ydeevne, motorspænding, effekt, materialer og konfiguration kan tilpasses efter projektkrav.
