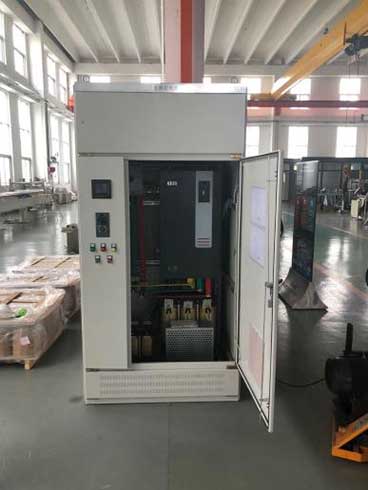

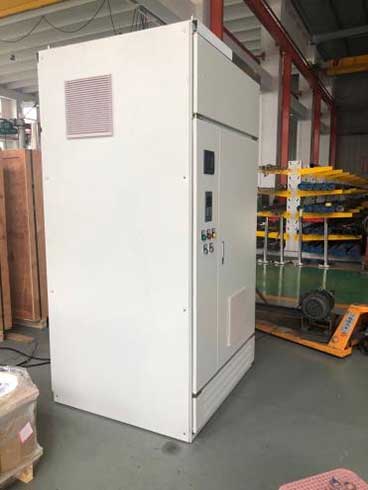

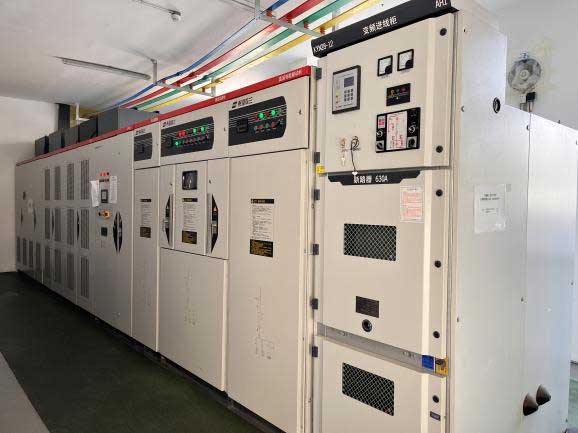

DeEl-styreskaber en dedikeret enhed, der styrer start og stop af den elektriske dykpumpe (ESP) enhed, overvåger og registrerer dens driftsstatus og automatisk udfører strømafbrydelsesbeskyttelse, når der opstår unormale forhold under drift. I øjeblikket anvendes fire typer styreskabe almindeligvis: strømfrekvensstyreskabe, softstartstyreskabe, lavspændingsstyreskabe med variabel frekvens og mellemspændingsstyreskabe med variabel frekvens.
International standard: ISO 13628, IEC 60034, IEC 60529, IEC 60947, IEC 60079
National standard: GB/T 16750 , GB/T 3797 , GB 4208 , GB/T 14048 , GB 7251.1
Industristandard: API RP 11S1, API 14F
Enterprise Standard: AT-ST-013
Strømforsyningsspændingsbeskyttelse
Trefaset strømbeskyttelse
Overbelastningsbeskyttelse
Underbelastningsbeskyttelse
Underspændingsbeskyttelse
Forsinket start
Forsinket nedlukning
Aktuel optagelse
| Model & Specifikation | Nominel strøm（A） | Nominel spænding (V) | A (Bredde) × B (Dybde) × H (Højde) |
| 1,2kV klasse | 50, 80, 100, 120, 150 | 1140 | 460×520×1500 |
| 2,5 kV klasse | 50, 80, 100, 120, 150 | 2500 | 600×630×1700 |
| 3kV klasse | 50, 80, 100, 120, 150 | 3000 | 600×630×1700 |
| 3,6kV klasse | 50, 80, 100, 120, 150 | 3600 | 600×630×1700 |
| Model & Specifikation | Nominel strøm（A） | Nominel spænding (V) | A (Bredde) × B (Dybde) × H (Højde) |
| 1,2kV klasse | 50, 80, 100, 120, 150 | 1140 | 460×520×1500 |
| 2,3kV klasse | 50, 80, 100, 120, 150 | 2300 | 600×630×1700 |
● Højde：≤2000m
● Omgivelsestemperatur：-30℃/-22℉ — +50℃/122℉
● Relativ luftfugtighed:≤85 %
●Fri for brændbare og eksplosive stoffer, gasser, der ætser isolering, og ledende støv
●Installeret på steder fri for kraftige vibrationer, med lodret hældning ≤ 5°
| Ingen. | Parameternavn | Data |
| 1 | Nominel indgangsspænding | 380 V – 480 V±10%,3P 380 V – 480 V ±10 %, 3-faset |
| 2 | Nominel indgangsfrekvens | 50Hz±10% |
| 3 | Udgangsfrekvens | 0 - 120 Hz, justerbar |
| 4 | Udgangsfrekvensopløsning | 0,01 Hz |
| 5 | Styr strømforsyningsspænding | AC220V |
| 6 | Nominel udgangseffekt | 110 kW–630 kW |
| 7 | Nominel udgangsstrøm | 215A–1188A |
| 8 | Udgangsspændingsområde | 0 - Indgangsspænding |
| 9 | Ensretter type | 6 - puls diode ensretter |
| 10 | Inverter Transistor Type | IGBT |
| 11 | Ekstern kommunikationsgrænseflade | RS485, RS232 |
| 12 | Ekstern kommunikationsmodel | Kabel |
| 13 | Beskyttelsesfunktion | Overbelastning, underbelastning, kortslutning, fasetab, overtemperatur |
| 14 | Afkølingsmetode | Forceret luftkøling |
| 15 | Indgangseffektfaktor | 0.98 |
| 16 | Effektivitet | ＞98 % |
| 17 | Udgangsfilter | Sinusbølge |
| 18 | Nominel driftscyklus | Sammenhængende |
| 19 | IP-klasse / beskyttelsesgrad | IP23 |
| 20 | Overbelastningskapacitet | 150 % nominelt drejningsmoment, varighed 60 s |
| 21 | Driftsomgivelsestemperatur | -15 ℃ ～ 50 ℃ 5 ℉ ～ 122 ℉ |
| 22 | Opbevarings-/transporttemperatur | -40 ℃ ~ 55 ℃ -40 ℉ ～ 131 ℉ |
| 23 | Omgivende luftfugtighed | ≤95 % (ved +20 ℃), ikke-kondenserende |
| 24 | Installationshøjde | ≤1000m，reduktion påkrævet, hvis overskredet |
| 25 | Indgangsside harmonisk komponent | H5=36%, H7=17,8%, H11=8,1%, H13=5,3% |
| 26 | Input side harmonisk indhold | ＜5 % |
| 27 | Kontroltilstand | Flerpunkts V/F, vektor V/F |
| 28 | Indgangs- og udgangsledningstilstand | Top ind og top ud, bund ind og bund ud |
| Ingen. | Parameternavn | Data |
| 1 | Nominel indgangsspænding | 380 V – 690 V ±10%, 3-faset |
| 2 | Nominel indgangsfrekvens | 50Hz±10% |
| 3 | Udgangsfrekvens | 0 - 120 Hz, justerbar |
| 4 | Udgangsfrekvensopløsning | 0,01 Hz |
| 5 | Styr strømforsyningsspænding | AC 220 V |
| 6 | Nominel udgangseffekt | 110 kW–900 kW |
| 7 | Nominel udgangsstrøm | 202 A–1535 A |
| 8 | Udgangsspændingsområde | 0 - Indgangsspænding |
| 9 | Ensretter type | IGBT |
| 10 | Inverter Transistor Type | IGBT |
| 11 | Ekstern kommunikationsgrænseflade | RS485, RS232 |
| 12 | Ekstern kommunikationstilstand | Fiberoptik |
| 13 | Beskyttelsesfunktion | Overbelastning, Underbelastning, Kortslutning, Fasetab, Overtemperatur |
| 14 | Afkølingsmetode | Forceret luftkøling |
| 15 | Indgangseffektfaktor | 0.98 |
| 16 | Effektivitet | ＞98 % |
| 17 | Udgangsfilter | Sinusbølge |
| 18 | Nominel driftscyklus | Sammenhængende |
| 19 | IP-klasse / beskyttelsesgrad | IP23 |
| 20 | Overbelastningskapacitet | 150 % nominelt drejningsmoment, varighed 60 s |
| 21 | Driftsomgivelsestemperatur | -15 ℃ ～ 50 ℃ 5 ℉ ～ 122 ℉ |
| 22 | Opbevarings-/transporttemperatur | -40 ℃ ~ 55 ℃ -40 ℉ ～ 131 ℉ |
| 23 | Omgivende luftfugtighed | ≤95 % (ved +20 ℃), ikke-kondenserende |
| 24 | Installationshøjde | ≤1000 m; reduktion påkrævet, hvis den overskrides |
| 25 | Indgangsside harmonisk komponent | 4 % |
| 26 | Input side harmonisk indhold | ＜5 % |
| 27 | Kontroltilstand | Flerpunkts V/F, vektor V/F |
| 28 | Indgangs- og udgangsledningstilstand | Top ind og top ud, bund ind og bund ud |
| Ingen. | Parameternavn | Data |
| 1 | Nominel indgangsspænding | 0,6 KV -2,6 KV±10 % |
| 2 | Nominel indgangsfrekvens | 50 Hz ± 10 % |
| 3 | Udgangsfrekvens | 0 - 120 Hz, justerbar |
| 4 | Udgangsfrekvensopløsning | 0,01 Hz |
| 5 | Styr strømforsyningsspænding | AC 220 V |
| 6 | Nominel kapacitet | 45 kVA–300 kVA |
| 7 | Afkølingsmetode | Forceret luftkøling |
| 8 | Indgangseffektfaktor | Over 0,98 ved >20 % belastning |
| 9 | Nominel driftscyklus | Sammenhængende |
| 10 | IP-klasse / beskyttelsesgrad | IP20 |
| 11 | Overbelastningskapacitet | 120 % i 1 time, 150 % i 1 minut |
| 12 | Driftsomgivelsestemperatur | -15 ℃ ～ 50 ℃ 5 ℉ ～ 122 ℉ |
| 13 | Opbevarings-/transporttemperatur | -40 ℃ ~ 55 ℃ -40 ℉ ～ 131 ℉ |
| 14 | Omgivende luftfugtighed | ≤90 % (ved +20 ℃), ikke-kondenserende |
| 15 | Installationshøjde | ≤1000 m; reduktion påkrævet, hvis den overskrides |
●Højden må ikke overstige 1000 m; derating er påkrævet, hvis højden overstiger 1000 m.
●Omgivelsestemperatur ved drift: -5 ℃ til +40 ℃, daglig gennemsnitstemperatur overstiger ikke +35 ℃, variation i omgivende temperatur ikke større end 5 ℃/t. Hvis den omgivende temperatur overstiger det tilladte område, skal der være udstyret med passende klimaanlæg.
●Maksimal relativ luftfugtighed af den omgivende luft: ≤ 90% (ved 20 ℃); ≤ 50 % ved +40 ℃.
●Installationsfundamentet skal være fri for kraftige vibrationer og stød, med en lodret hældning på ikke over 5 %.
● Driftsmiljøet skal være fri for ledende eller eksplosivt støv og fri for gasser eller dampe, der korroderer metaller eller beskadiger isolering.
●Kontinuerlige spændingsudsving i AC-indgangsstrømforsyningen må ikke overstige ±10 % af den nominelle værdi.
● Frekvensudsvingsområde for vekselstrømsnettet: 45 Hz–55 Hz, med frekvensvariationshastighed, der ikke overstiger ±1 % pr. sekund.
●Kun til indendørs brug med god ventilation; frirum over og omkring enheden skal være ≥ 700 mm.
●Udstyret med beskyttelser inklusive overspænding, underspænding, overstrøm, fasetab og kortslutning.
● Udstyret med LED-display til at vise udgangsstrøm, spænding, frekvens osv.
●Systemparametre kan indstilles via tastaturet.
●Den kan fungere i både variabel frekvenstilstand og strømfrekvenstilstand.
●Under variabel frekvensdrift kan arbejdstilstanden være manuel eller automatisk.
●Starttid og driftsfrekvens kan indstilles vilkårligt.
Q1: Hvilket udstyr bruges det elektriske styreskab med variabel hastighed hovedsageligt til?
A1: Dette styreskab med variabel hastighed er specielt støtteudstyr til alle slags dykpumper, såsom højtemperaturpumper, dybbrøndspumper og flodindtagspumper. Det passer til levering af oliefeltsvand, dyb brøndvandforsyning og flodvandindtagsprojekter.
Spørgsmål 2: Hvad er de vigtigste fordele ved frekvenskonverteringskontrol sammenlignet med traditionel fast hastighedskontrol?
A2: Sammenlignet med traditionelle kontrolbokse med fast hastighedElektrisk styreskab med variabel hastighedkan frit justere pumpehastigheden efter behov. Det sparer mere energi, reducerer udstyrsslitage med blød start og har fuld sikkerhedsbeskyttelse, hvilket gør pumpedriften mere stabil, sikker og strømbesparende.
Q3: Kan dette styreskab tilpasse sig barske udendørs arbejdsmiljøer?
A3: Ja. Dette elektriske kontrolskab anvender forseglet industriel skal og indre dele af høj kvalitet. Det er støvtæt, vandtæt og anti-interferens og kan arbejde stabilt i fugtige, støvede og udendørs miljøer til oliefelter, vandbrønde og flodvandindtagsprojekter.

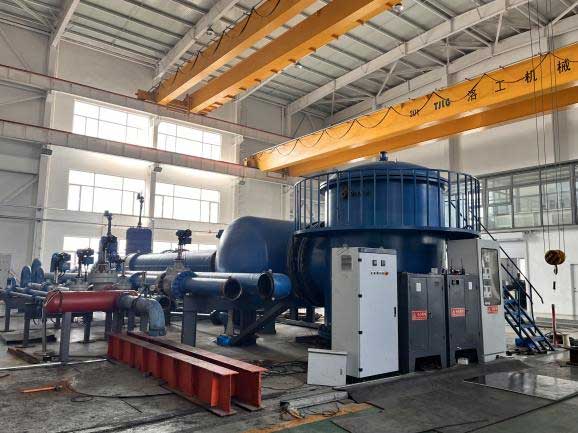

Vi følger streng kvalitetskontrol for hvert elektrisk styreskab med variabel hastighed. Til forskel fra almindeligt enkeltdelseftersyn er alle vores skabe testet med afstemte dykpumpesæt inden levering. Hvert udstyr består fuld køretest, hastighedsjusteringstest og belastningssimuleringstest. Denne ægte pumpetilpasningstest sikrer perfekt koordinering mellem kabinettet og pumpen. Alle produkter leveres kun efter at have bestået den komplette matchningstest, for at garantere stabil og pålidelig drift i marken.
Vi har stor erfaring med at udvikle og producere dykpumpekontroludstyr. Alle elektriske styreskabsprodukter med variabel hastighed er strengt testet med stabil kvalitet og lav fejlrate. Vi understøtter tilpassede parametre og funktioner, så de passer til forskellige pumper og arbejdsforhold. Vi tilbyder komplet rådgivning før salg, vejledning på stedet og eftersalgsvedligeholdelse. Vores produkter sælges over hele verden og betjener forskellige oliefelter, vandbrønde og flodvandindtagsprojekter med omkostningseffektive og stabile kontrolløsninger.
