Hvordan forbedrer en nedsænket aksialstrømspumpe high-flow vandoverførsel?

Artikeloversigt

For ingeniører, entreprenører, kommunale myndigheder, industrioperatører og landbrugsprojektejere er valget af en pumpe med stort flow ikke blot et spørgsmål om at vælge den største tilgængelige motor. Pumpesystemet skal matche den påkrævede strømningshastighed, total dynamisk løftehøjde, vandkvalitet, driftsmiljø, installationsstruktur, strømforsyning og forventet driftscyklus.

• Forstå den hydrauliske rolle af aksial flowpumpning.
• Identificer, hvorfor undervandskonstruktion kan forenkle pumpestationsdesign.
• Evaluer pumpekapaciteten i henhold til de faktiske projektforhold.
• Reducer installations- og vedligeholdelsesrisici gennem korrekt planlægning.
• Vælg passende materialer, beskyttelsessystemer og overvågningsfunktioner.
• Match pumpekonfigurationen med vandoverførselsapplikationen.

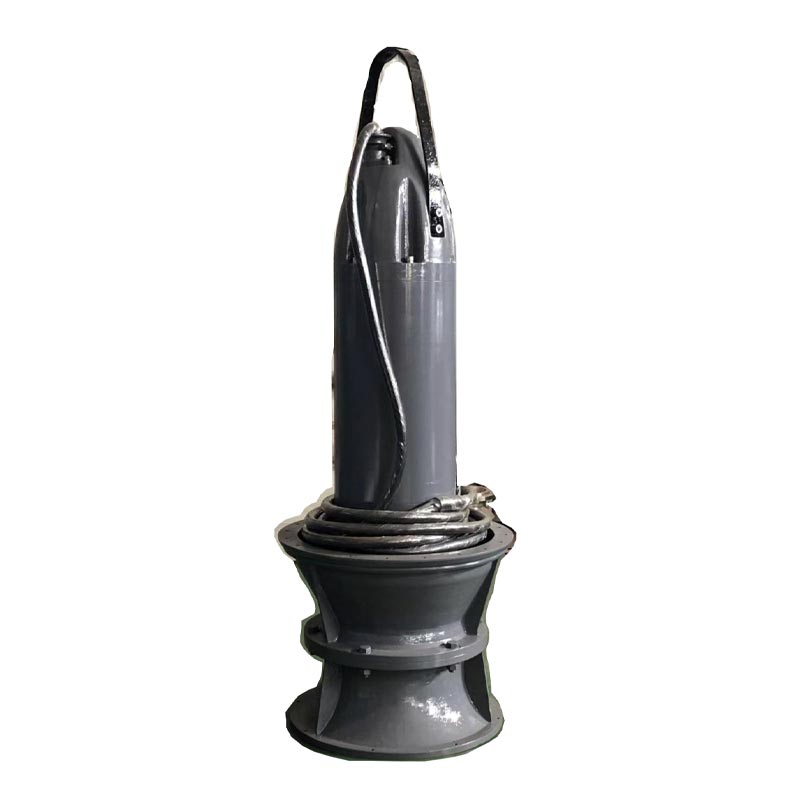

Hvad er en nedsænkelig aksial flowpumpe?

A Dykbar aksial flowpumpeer en højkapacitets pumpemaskine designet primært til at flytte store mængder vand gennem relativt lave løftehoveder. I modsætning til konventionelle centrifugalpumper, der generelt er afhængige af radial vandbevægelse, bruger en aksialstrømspumpe et pumpehjul af propeltypen til at bevæge vand i det væsentlige parallelt med pumpeakslen.

Denne hydrauliske konfiguration gør aksial flow teknologi særligt velegnet, når projektet kræver høj flow frem for højt tryk. Typiske eksempler omfatter oversvømmelsesdræning, kunstvandingskanaler, regnvandspumpning, kølevandscirkulation, flodvandsoverførsel og kommunal dræning.

Ordet "nedsænkelig" beskriver installationsarrangementet. Pumpen og elmotoren er samlet i én enhed og arbejder under vandoverfladen. Dette eliminerer mange af de mekaniske justeringskrav forbundet med separat installerede pumpe- og motorsamlinger.

Moderne udstyr til nedsænket aksial flow kan inkorporere forseglede motorer, mekaniske tætninger, lækagedetektion, viklingstemperaturovervågning, lejetemperaturovervågning og kontrolskabsbeskyttelse. Disse funktioner hjælper operatører med at styre udstyr, der arbejder under vandet, mens de reducerer unødvendige manuelle indgreb.

Sådan fungerer pumpesystemet

Driftsprocessen begynder, når der kommer vand ind i pumpens indtag. Motoren roterer aksel- og propelhjulet, hvilket genererer aksial hydraulisk kraft, der bevæger vand gennem pumpen og ind i udløbspassagen.

Fordi motoren er nedsænket, kan det omgivende vand hjælpe med varmeafledning. Dette er særligt værdifuldt under lange driftscyklusser, fordi styring af motortemperatur er en vigtig faktor for det elektriske udstyrs pålidelighed.

Den integrerede konfiguration fjerner også behovet for en lang frilagt aksel mellem en overflademonteret motor og en nedsænket pumpe. Færre eksterne mekaniske transmissionskomponenter kan betyde færre tilpasningsrelaterede problemer og et mere kompakt installationsarrangement.

1. Vand kommer ind i indtagszonen:Det hydrauliske design leder vandet mod det roterende pumpehjul.
2. Motoren driver pumpehjulet:Elektrisk energi omdannes til rotationsmekanisk energi.
3. Løbehjulet genererer aksialt tryk:Store vandmængder skubbes gennem pumpepassagen.
4. Vand bevæger sig mod udledningen:Strømmen ledes ind i udløbskanalen, røret eller pumpestationssystemet.
5. Beskyttelsessystemer overvåger driften:Sensorer kan identificere unormal lækage, temperaturforhold eller andre driftsrisici.

Den faktiske hydrauliske ydeevne afhænger af pumpehjulets geometri, rotationshastighed, bladkonfiguration, pumpediameter, vandforhold, systemhøjde og driftspunkt. Derfor bør en pumpe altid vælges fra verificerede ydelsesdata i stedet for fra motorkraft alene.

Hovedkomponenter og konstruktion

En pålidelig nedsænkbar aksialstrømspumpe er mere end et pumpehjul og en motor. Dens ydeevne afhænger af samspillet mellem hydrauliske komponenter, elektrisk beskyttelse, tætningssystemer, lejer, kabler og den understøttende installationsstruktur.

Vigtige fordele for moderne pumpeprojekter

Projektejere står ofte over for de samme praktiske udfordringer: begrænset installationsplads, stigende byggeomkostninger, svingende vandstande, vanskelig adgang til vedligeholdelse og behovet for hurtigt at fjerne store mængder vand. En korrekt valgt nedsænkelig aksial flowpumpe kan løse flere af disse problemer samtidigt.

1. Højt flow ved lav løftehøjde

Den aksiale strømningskonfiguration er naturligvis velegnet til at flytte store volumener, hvor det nødvendige løftehøjde er relativt beskedent. Dette gør det til et effektivt valg til dræn- og vandoverførselsopgaver, hvor gennemløbet er vigtigere end højt udledningstryk.

2. Kompakt installation

Pumpen og motoren er integreret i én nedsænket enhed. Dette kan reducere mængden af ​​overjordisk maskineri og forenkle det overordnede pumpestationsarrangement.

3. Forenklet mekanisk installation

Et konventionelt pumpesystem kan kræve omhyggelig justering mellem separate pumpe- og motorkomponenter. En integreret nedsænkelig enhed reducerer antallet af eksterne mekaniske grænseflader, der skal justeres under installationen.

4. Effektiv motorkøling

Det omgivende vand giver et væsentligt varmeoverførselsmedium. Korrekt designede dykkede motorer kan derfor opnå effektiv køling under kontinuerlig drift.

5. Lavere driftsstøj

Nedsænket drift isolerer naturligvis meget af den mekaniske støj. Dette kan være fordelagtigt for bydræningsstationer, underjordiske installationer og faciliteter beliggende nær befolkede områder.

6. Bedre tilpasning til svingende vandstande

Oversvømmelseskontrol og dræningsfaciliteter oplever ofte skiftende vandstande. Nedsænkelige konfigurationer kan være særligt praktiske, hvor konventionelt overvandsudstyr ville være udsat for oversvømmelsesrisiko.

7. Potentielt lavere krav til civilt byggeri

Et kompakt pumpearrangement kan reducere den strukturelle plads, der kræves til visse pumpestationer. De faktiske byggebesparelser afhænger af projektgeometri, civilt design, udledningsarrangement og lokale installationsforhold.

Typiske applikationer

Alsidigheden ved aksial flowpumpning gør denne teknologi nyttig på tværs af kommunale, industrielle, landbrugs- og miljømæssige vandforvaltningsprojekter.

Anvendelsesegnethed skal altid bekræftes i forhold til faktiske væskekarakteristika. Temperatur, pH, suspenderede stoffer, ætsende komponenter, affald og andre forurenende stoffer kan påvirke materialevalg og driftssikkerhed.

Nøglefaktorer for pumpevalg

At vælge en pumpe udelukkende i henhold til den nødvendige flowhastighed er en af ​​de mest almindelige årsager til dårlig systemydelse. Det komplette hydrauliske og driftsmæssige miljø bør evalueres, før specifikationen færdiggøres.

Hydrauliske beregninger bør overveje den faktiske systemkurve i stedet for at stole på nominelle værdier. Det bedste driftspunkt er generelt et, hvor pumpen kan yde den nødvendige drift uden overdreven drosling, ustabil drift, vibrationer eller unødvendigt energiforbrug.

Dykbar aksial flowpumpe vs. konventionelle pumpeenheder

Både nedsænkelige og konventionelle pumpesystemer kan give pålidelig vandoverførsel, når de er konstrueret korrekt. Forskellen ligger primært i, hvordan udstyret er installeret, og hvordan motor, pumpe, køling og understøttende infrastruktur er indrettet.

Det korrekte valg afhænger af webstedet. En konventionel pumpe kan forblive at foretrække, hvor let adgang til overfladen, meget høj løftehøjde eller specifikke proceskrav dominerer. En nedsænkbar aksial strømningskonfiguration bliver især attraktiv, når høj flow, lav løftehøjde, kompakt konstruktion og svingende vandstand er centrale projektkrav.

Installationsovervejelser

Korrekt installation er afgørende, fordi selv en veldesignet pumpe kan lide under dårlig ydeevne, hvis indsugningsarrangementet eller afgangssystemet er forkert konfigureret.

1. Efterse installationskammeret:Fjern byggeaffald og fremmedlegemer, der kan trænge ind i pumpen.
2. Tjek indsugningsgeometrien:Indløbet skal give stabilt og nogenlunde ensartet flow ind i pumpen.
3. Bekræft minimum nedsænkning:Pumpen skal fungere ved producentens specificerede vandniveau.
4. Beskyt strømkablet:Undgå skarpe bøjninger, slid, ukontrolleret bevægelse og mekanisk skade.
5. Brug passende løfteudstyr:Nedsænkelige enheder kan være tunge, så løftepunkter og udstyr skal være korrekt klassificeret.
6. Bekræft elektrisk beskyttelse:Bekræft jordforbindelse, overbelastningsbeskyttelse, lækageovervågning og kontrolfunktioner før opstart.
7. Kontroller rotations- og idriftsættelsesbetingelser:Følg producentens idriftsættelsesprocedure, før pumpen sættes i normal drift.

Indsugningsdesign fortjener særlig opmærksomhed. Dårlige indstrømningsforhold kan skabe hvirvler, ujævn belastning, turbulens eller overdreven medrivning af luft og snavs. Disse forhold kan reducere den hydrauliske ydeevne og øge vibrationer eller slid.

Praksis for vedligeholdelse og pålidelighed

Dykbart udstyr er designet til krævende miljøer, men nedsænket drift betyder ikke, at vedligeholdelse kan ignoreres. Forebyggende inspektion er stadig nødvendig for at beskytte elektrisk isolering, tætninger, lejer, hydrauliske komponenter og kabler.

Et praktisk vedligeholdelsesprogram bør omfatte:

• Kontrol af motorens isoleringstilstand i henhold til producentens vedligeholdelsesprocedure.
• Inspicering af strømkablet for snit, slid eller forringelse.
• Overvågning af lækagedetektionssignaler og mekanisk tætningstilstand.
• Kontrol af motorviklinger og lejetemperaturtendenser.
• Inspicering af skovlhjulsblade for erosion, korrosion, tilsmudsning eller fysisk skade.
• Kontrol af unormale vibrationer, støj, strømforbrug og ændringer i flow.
• Inspicering af indsugningsskærme og fjernelse af ophobet affald.
• Gennemgang af driftsoptegnelser for at identificere gradvis forringelse af ydeevnen.

Ydeevneovervågning er særlig værdifuld for store installationer. En gradvis stigning i strømforbruget ledsaget af faldende flow kan indikere hydraulisk tilsmudsning, beskadigelse af pumpehjulet, øget systemmodstand eller drift væk fra det tilsigtede driftspunkt.

Almindelige driftsproblemer og løsninger

Hvorfor overveje JINAOTE?

JINAOTEfokuserer på dykpumpeløsninger til applikationer, hvor højvolumen vandoverførsel, kompakt installation og pålidelig neddykket drift er vigtige. Dens aksiale dykpumpe er positioneret til krævende vandhåndteringsmiljøer såsom kommunalt dræn, oversvømmelseskontrol, kunstvanding, industrielle vandsystemer, minedrift, skibsværftsprojekter og strømrelaterede vandapplikationer.

Produkttilgangen kombinerer pumpen og motoren i en integreret nedsænket enhed. Afhængigt af konfigurationen og projektkravene kan beskyttelsesfunktioner omfatte forseglet motorkonstruktion, mekaniske tætningsarrangementer, lækagedetektion, overvågning af viklingstemperatur og overvågning af lejetemperatur.

JINAOTE skelner også mellem krav til aksial flow og blandet flow. Aksialstrømningskonfigurationer er generelt velegnede til opgaver med højt flow og lavere hovedhøjde, mens design med blandet flow kan overvejes, hvor projektet kræver større løftehøjdeevne og forskellige hydrauliske egenskaber.

For projektindkøb er det mest nyttige udgangspunkt ikke blot at bede om en pumpemodel. Giv i stedet leverandøren det nødvendige flow, løftehøjde, væsketemperatur, vandkvalitet, tørstofindhold, installationsdybde, strømforsyning, driftsplan og installationsarrangement. Disse oplysninger giver leverandøren mulighed for at evaluere den hydrauliske ydelse og anbefale en mere passende konfiguration.

Ofte stillede spørgsmål

1. Hvad bruges en nedsænket aksialstrømspumpe hovedsagelig til?

Det bruges hovedsageligt til at flytte store mængder vand ved relativt lave hoveder. Almindelige anvendelser omfatter oversvømmelseskontrol, kommunal dræning, kunstvanding, industriel vandoverførsel, kølevandscirkulation, dræning af minedrift og pumpestationer ved floden eller søen.

2. Hvad er hovedforskellen mellem aksialflow- og mixed flow-pumper?

En aksialstrømspumpe flytter primært vand parallelt med akslen og er generelt optimeret til høj flow og lav løftehøjde. En pumpe med blandet flow kombinerer aksiale og radiale hydrauliske egenskaber og kan give større løftehøjde i passende applikationer.

3. Kan en nedsænkelig aksial flowpumpe fungere kontinuerligt under vandet?

Ja, korrekt designede nedsænkelige enheder er beregnet til nedsænket drift. Kontinuerlig drift skal dog forblive inden for producentens specificerede vandstands-, temperatur-, elektriske, hydrauliske og miljømæssige grænser.

4. Hvorfor er motorkøling vigtig i en dykpumpe?

Elektriske motorer genererer varme under drift. Fordi motoren er nedsænket, kan omgivende vand give en effektiv varmeoverførsel. Det er derfor vigtigt for den termiske pålidelighed at opretholde de nødvendige nedsænknings- og driftsbetingelser.

5. Hvilke vandforhold skal kontrolleres, før pumpen vælges?

Evaluer som minimum væsketemperatur, pH, suspenderede stoffer, densitet, ætsende komponenter, slibende partikler, fibre og affald. Disse faktorer påvirker hydraulisk ydeevne, materialevalg, tætningslevetid og vedligeholdelseskrav.

6. Kræver en dykpumpe en separat motor?

Nej. En af de definerende egenskaber ved en dykpumpeenhed er, at motoren og pumpen er integreret i en enkelt enhed. Dette kan forenkle den mekaniske installation sammenlignet med en separat monteret pumpe og motor.

7. Hvordan kan pumpens effektivitet opretholdes over tid?

Regelmæssig inspektion, ydelsesovervågning, indsugningsrensning, løbehjulsinspektion, elektrisk test, tætningstjek og vibrations- eller temperaturovervågning kan hjælpe med at identificere forringelse, før det bliver en større fejl.

8. Er en nedsænket aksialstrømspumpe egnet til oversvømmelseskontrolprojekter?

Ja. Vandoverførsel med stort volumen og lavt tryk er en typisk anvendelse til aksialstrømspumpning. Det neddykkede arrangement kan også være praktisk på steder, hvor vandstanden svinger betydeligt, og overflademonteret udstyr vil kræve yderligere beskyttelse.

9. Hvordan skal den korrekte pumpemodel vælges?

Start med det nødvendige flow og det samlede løftehøjde, og evaluer derefter væskeegenskaber, installationsdybde, driftscyklus, strømforsyning, indsugningsforhold og kontrolkrav. Det endelige valg bør baseres på producentens verificerede ydeevnedata og projektspecifikke beregninger.

10. Hvilke oplysninger skal oplyses, når der anmodes om et tilbud?

Angiv det nødvendige flow, løftehøjde, væskekarakteristika, vandtemperatur, minimum og maksimum vandstand, installationsmetode, elforsyning, driftstimer og eventuelle særlige overvågnings- eller materialekrav. Detaljerede oplysninger forbedrer nøjagtigheden af ​​udstyrsvalg og tilbud.

Konklusion

A Dykbar aksial flowpumpeer en praktisk løsning til projekter, der skal overføre store mængder vand uden at kræve høje udledningshøjder. Dens integrerede pumpe-og-motor-konfiguration kan forenkle installationen, reducere udstyrs fodaftryk, understøtte effektiv motorkøling og give en robust tilgang til udfordrende dræn- og vandoverførselsmiljøer.

De bedste resultater afhænger dog af korrekt konstruktion. Flowhastighed, total løftehøjde, indsugningsforhold, vandkvalitet, driftstemperatur, elektrisk forsyning, nedsænkning og driftscyklus skal alle overvejes før valg af udstyr. Korrekt installation og forebyggende vedligeholdelse er lige så vigtige for at opretholde hydraulisk ydeevne og langsigtet pålidelighed.

Til kommunal dræning, oversvømmelseskontrol, kunstvanding, industriel vandoverførsel, dræning af minedrift, kølevandssystemer eller andre applikationer med stort flow,JINAOTEkan levere aksialstrøms dykpumpeløsninger skræddersyet til projektets krav. Del dit flow, hoved, vandforhold, installationsdetaljer og driftskrav med det tekniske team for at identificere en passende konfiguration og undgå dyre valgfejl.
