Vores virksomheds A5QJ-serie Dybbrønds dykpumpe til kunstvanding er designet til grundvandsudvinding fra dyb brønde, samt vandindtagsprojekter fra floder, reservoirer og kanaler. Udbredt i landbrugsjordvanding, husholdningsvandforsyning til mennesker og husdyr i bjergområder, den er også tilgængelig til dræning i byer, fabrikker, jernbaner, miner og byggepladser.
1. Integreret motor- og pumpestruktur, nedsænkelig undervandsdrift med høj sikkerhed og pålidelighed.
2.Ingen særlige krav til brøndforingsrør; stigrøret skal kun modstå tilsvarende arbejdstryk.
3. Nem installation, drift og vedligeholdelse, lille gulvplads besættelse; ingen pumpehuskonstruktion påkrævet.
4. Kompakt struktur og lavt råvareforbrug.
| Punkt | Specifikation |
| Pumpetype | Lodret dybbrønds dykpumpe |
| Struktur | Flertrins centrifugalpumpe |
| Motortype | Trefaset asynkron dykmotor |
| Nominel spænding | 380V / 660V |
| Frekvens | 50 Hz |
| Flowområde | Tilpasset |
| Hovedrækkevidde | Op til 900 m |
| Installationstype | Lodret installation |
| Afkølingsmetode | Vandfyldt motorkøling |
| Middel temperatur | ≤20℃ |
| PH rækkevidde | 6,5-8,5 |
| Indhold af faste partikler | ≤0,01 % |
1,3-faset AC strømforsyning: 50Hz frekvens, nominel spænding 380V eller 660V (tilladt tolerance ±5%).
1. Indhold af faste partikler efter masse ≤ 0,01%.
2.PH-værdien for pumpet væske varierer fra 6,5 til 8,5.
3. Medium temperatur ≤ 20 ℃.

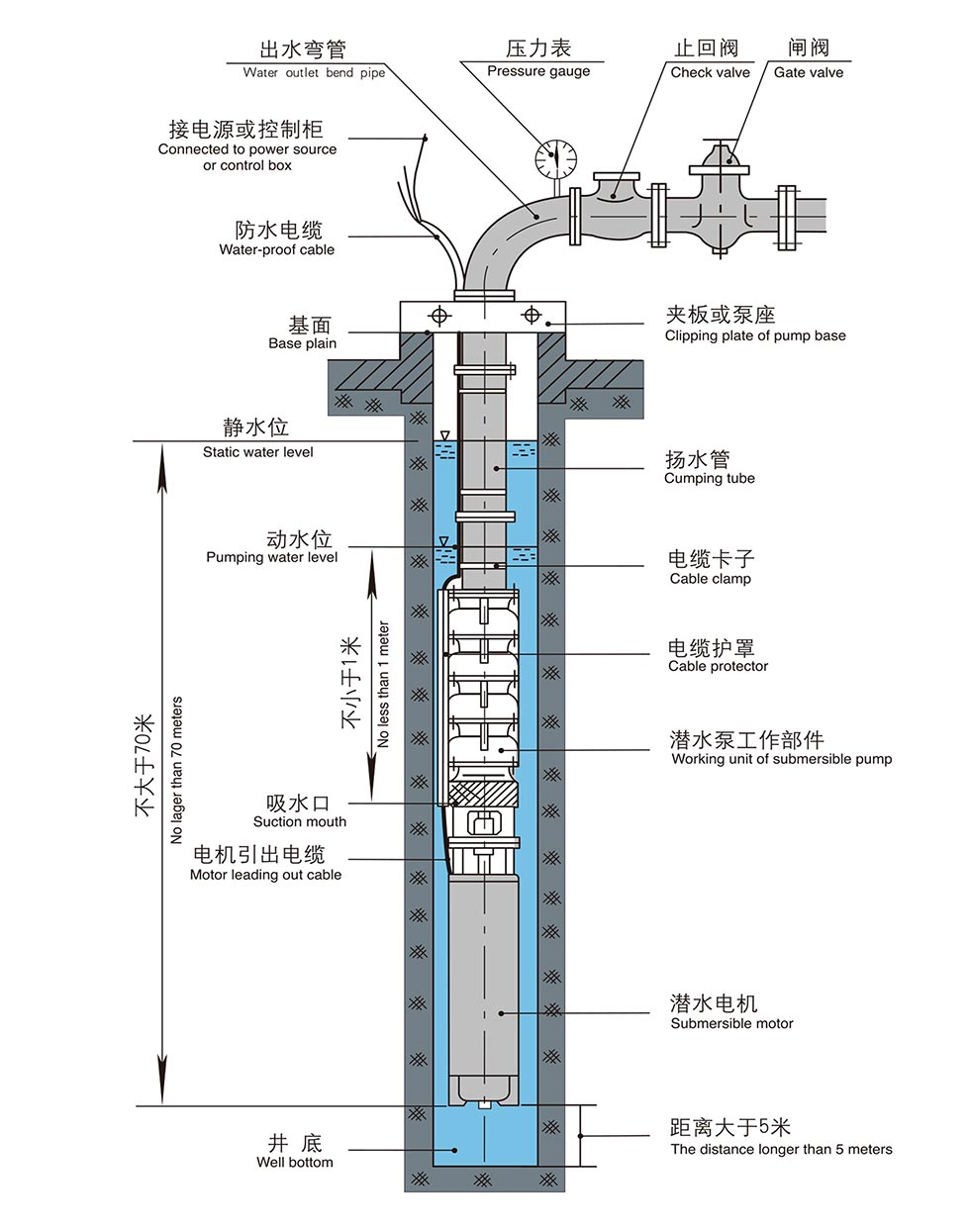

4. Indløbet til dykbrønds dykpumpe til kunstvanding skal være mindst 1 m under dynamisk vandniveau; maksimal nedsænkningsdybde er 70m under statisk vandstand; pumpebunden holder minimum 1 m afstand fra brøndbunden.
5. Lige brøndhus med glat indervæg og ingen forskydning.

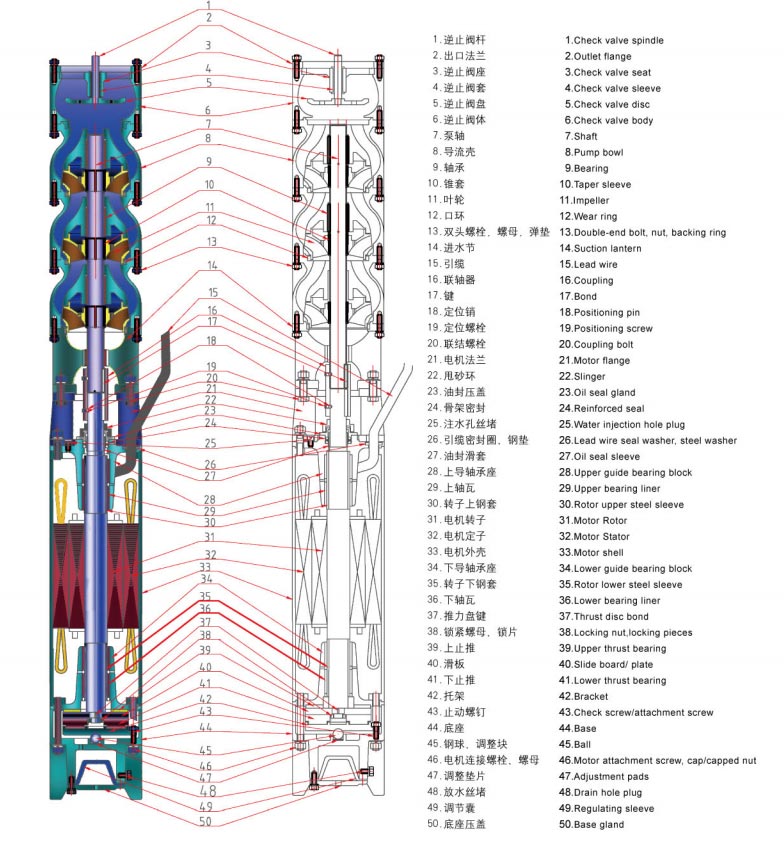

1. Dybbrønds dykpumpe til kunstvanding består af en dyk 3-faset asynkron motor og pumpehus. Motoren er direkte koblet til den øvre pumpeenhed. Pålidelig akseltætning monteret på topmotoraksel forhindrer krydslækage mellem internt motorkølevand og pumpet medium, hvilket sikrer langsigtet stabil drift.
2. Pumpen er en enkeltsugende flertrins vertikal centrifugaltype; matchet motor er vandfyldt våd-type vertikal dyk asynkronmotor, forbundet via tøndekobling.
3. Motorvikling vedtager nylonbeklædt PE vandtæt magnettråd; motorkaviteten er fyldt med rent ferskvand.
4. Vandsmurte styrelejer bruges til motor. Trykleje i bunden af motoren bærer tovejs aksialt tryk fra pumpen. High-head version udstyrer nikkelholdige kobber vifteformede trykpuder matchet med importerede Phylos glideplader til aksial belastning.
5. En ekstra aksial kraftbærende komponent er installeret mellem pumpe og motor på højløft-modeller, maksimalt løftehøjde til 900 m.
1. Fyld motorhulrummet med rent ferskvand før opstart; dræn alt indvendigt vand til vinteropbevaring for at undgå frostsprængninger.
2.Test jævnligt enhedens isolationsmodstand, værdien må ikke være lavere end 0,5 MΩ.
3.Standard garantiperiode: 1 år under normal drift.
Eksempel: QJ80-100-37
| Kode | Mening |
| Q | Dykbar type |
| J | Deep Well Application |
| 80 | Nominel flow: 80 m³/h |
| 100 | Nominel hoved: 100 m |
| 37 | Motoreffekt: 37 kW |
Før kunderne vælger en pumpemodel, skal de bekræfte følgende oplysninger:
Bestem den nødvendige vandydelse i henhold til vandingsområde og vandbehov.
Beregn den nødvendige løftehøjde inklusive:
• Brønddybde
• Lodret løfteafstand
• Tryktab i rørledningen
• Krav til terminal vandtryk
Vælg en pumpediameter, der passer til det eksisterende brøndforingsrør.
Bekræft spænding, frekvens og tilgængelig elektrisk kapacitet.
Tjek vandtemperatur, PH-værdi og indhold af faste partikler.
Angivelse af disse parametre hjælper med at sikre, at den valgte pumpe leverer den forventede ydeevne.
| Fejlfænomener | Årsager | Løsninger |
| Hovedet er utilgængeligt, intet vand kan absorberes eller utilstrækkelig vandudledning. | 1.Dynamisk vandstand falder under de tilladte min. dynamisk vandstand; 2. Brud i løfterør fælles; 3. Omvendt rotation af motoren; 4. Fald i spænding; 5. Blokeret vand indløb; 6. Beskadiget kobling. |
1. Forøg pumpetrin og løfterør for at øge brønddybden; 2. Reparer brud; 3. Udskift ledningen stik; 4.Tjek spændingen; 5. Vask vandindtaget; 6.Udskift koblingen. |
| Motoren kører ikke ved opstart, med buzz. | 1. Lejeanfald; 2.Enfaset drift af motoren. |
1. Undersøg og reparer beskadigede dele; 2.Tjek tilslutningsledningen, og find fasefejl. |
| Overstort amperemeter pointer swing | 1.Dynamisk vandstand falder til absorptionsindløb; 2.Dynamisk vandstand falder under det tilladte min.dynamisk vandstand; |
1.Reducer vandudledning, og øg nedsænkningsdybden. |
| Kraftig vibration af enheden | 1. Pumpens spindel er bøjet; 2. Slid på enhedens lejedel er for stor; 3.For intens gasspjæld; 4. Beskadiget kobling. |
1. Kalibrer spindlen; 2. Udskift lejet; 3. Forstør portventilen; 4.Udskift koblingen. |
| Fald i flow | 1. Slitage ved iført ring; 2. Blokeret vandindtag; 3.Lækage ved samling mellem løfterør el skaller. |
1. Reparer eller udskift slidte dele; 2. Vask vandindtaget; 3.Tjek tilslutningsdelen. |
| Pludselig fald i isolationsmodstand | 1. Dårlig kvalitet af motorkabelstik; 2. Beskadiget isolering af motorrotatorledninger; 3. Slidt kabel. |
1. Tilslut kabelstikket igen; 2. Reparer motorledninger; 3. Reparer skader. |
| Forøgelse i strømforbrug (amperemeterindikation overstiger nominel værdi) |
1. Slidt lejehjul; 2. Inter kontakt mellem motoren efter at lejet er slidt; 3.Abrasion mellem pumpehjul og kappe. |
1. Undersøg og reparer pumpen; 2. Undersøg og reparer motor; 3.Styr flowet og kontroller motortryk leje. |
En dyb brønds dykpumpe bruges hovedsageligt til at udvinde grundvand fra dybe brønde og levere vand til kunstvanding, husholdningsbrug, industrielle applikationer og andre vandoverførselsprojekter.
Ja. ATQJ-serien er designet til vanding af landbrugsjord, sprinklersystemer, drivhusvanding og andre vandforsyningsapplikationer til landbruget.
Kunder skal levere:
• Påkrævet flowhastighed
• Pumpehoved
• Brønddybde
• Brønddiameter
• Vandkildeoplysninger
• Krav til strømforsyning
Ja. AOTE pumpe kan tilpasse pumpeparametre, herunder flowhastighed, løftehøjde, motoreffekt, spænding og materialer i henhold til projektkrav.
Den tilladte installationsdybde afhænger af den valgte model og driftsbetingelser. Højt hoved modeller kan opnå løfte hoveder op til 900 meter.
Regelmæssige kontroller af isolationsmodstand, kabeltilstand, driftsstrøm og vandudgang anbefales at opretholde stabil ydeevne.
AOTE har specialiseret sig i pumpefremstilling i mange år, og har leveret dybt brønde dykpumper til landbrugs-, industri- og kommunale applikationer. Med erfaren ingeniørevne og fleksibel fremstilling processer, understøtter vi standardmodeller samt kundetilpassede pumpeløsninger til forskellige vandforsyningsprojekter.
