Elektrisk dykpumpe til oliebrønd

En elektrisk dykpumpe (ESP) er en kunstig løfteanordning nede i borehullet, der bruges til at forbedre oliebrønds produktivitet. Det er det anvendes primært i mellemdybe oliebrønde, højvandsskårne oliebrønde, tunge oliebrønde og produktionsbrønde i offshore oliefelter. Systemet består af kernekomponenter såsom en dykmotor, en beskytter, en gas-væske separator, og en flertrins centrifugalpumpe. Motoren driver pumpeenheden til at rotere ved høj hastighed, idet den konstant løfter råolie fra brønden til overfladen.

Sammenlignet med traditionelle mekaniske oliegenvindingsmetoder tilbyder ESP'er fordele såsom et bredt forskydningsområde, tilpasningsevne til dybe brøndmiljøer, mindre overfladefodaftryk og stærk kontinuerlig driftevne. De kan tilpasses efter brønddybde, foringsrørstørrelse, råolieviskositet, gasindhold og korrosivt miljø, leverer en pålidelig kunstig løfteløsning til langsigtet stabil oliefeltsproduktion.

Produktets arbejdsprincip

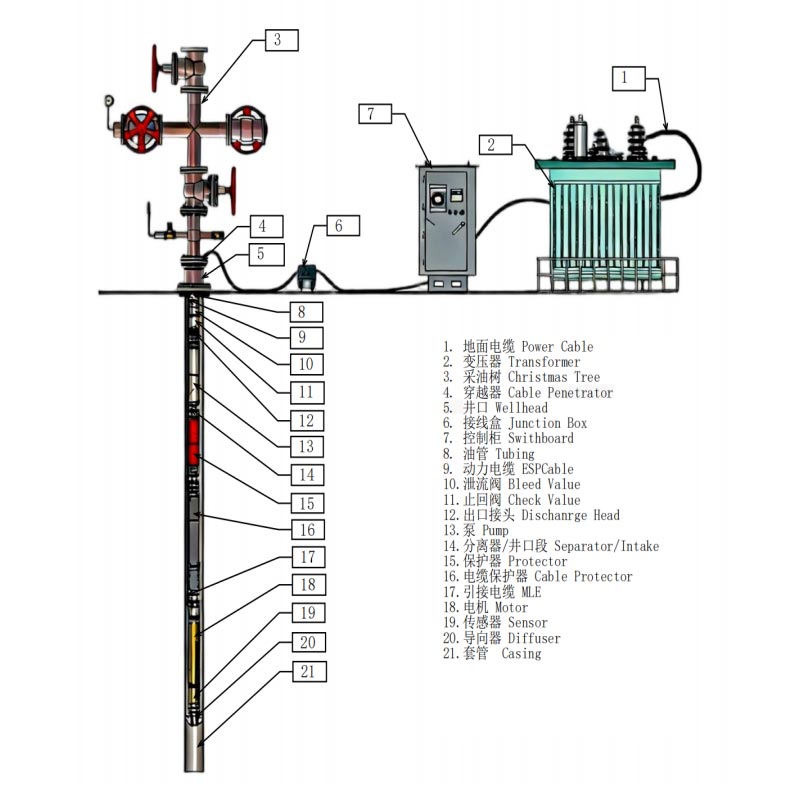

ESP-systemet er installeret under oliebrønds væskeniveau og leverer strøm til den nedsænkelige motor i borehullet via et overfladekontrolskab.

Under drift:

Dykmotoren driver en flertrins centrifugalpumpe til at rotere;

Brøndvæske kommer ind i pumpelegemet gennem indløbet;

Flertrins pumpehjul øger gradvist trykket;

En blanding af råolie, naturgas og formationsvand transporteres til overfladerørledningen;

En beskytter isolerer brøndvæsken fra motorens interne smøreolie, hvilket sikrer langsigtet stabil drift af motoren.

ESP øger produktionskapaciteten gennem kontinuerlig tryksætning i borehullet, hvilket gør den særligt velegnet til oliebrønde med utilstrækkeligt naturligt tryk eller dem, der kræver forbedret indvindingseffektivitet.

Materiale- og produktionsteknologi

Pumpetrinnet er lavet af korrosionsbestandigt legeret stål og præcisions-CNC-bearbejdet for at sikre jævnt flow og høj effektivitet.

Dykmotoren bruger højtemperaturbestandige isoleringsmaterialer, hvilket sikrer stabil drift selv i miljøer med høje temperaturer nede i borehullet. Beskytteren bruger speciel isolationsolie for effektivt at forhindre råolie, saltlage og gas fra at trænge ind i motorkomponenterne.

Alle kritiske komponenter gennemgår anti-korrosionsbelægning og tætningsbehandling. Vores automatiserede samlebånd sikrer præcis matchning af hver komponent. Hver elektrisk dykpumpe til færdige oliebrønde gennemgår en komplet borehulssimuleringstest før levering.

Nøgleydelsesfunktioner

1. Velegnet til komplekse oliebrøndemiljøer

ESP kan anvendes på: dybe brønde, retningsbestemte brønde, offshore platformsbrønde, højvandsskårne oliebrønde, tung olie termiske indvindingsbrønde og små foringsrør.

2. Høj produktionskapacitet

Flertrins centrifugalpumpedesignet giver kontinuerlig og stabil løftekapacitet, hvilket giver bedre produktion effektivitet i højproduktionsoliebrønde sammenlignet med traditionelt pumpeudstyr.

3. Reducerede krav til overfladeudstyr

Hele pumpeenheden er installeret nede i hullet: reducerer overfladeudstyrets fodaftryk, sænker driftsstøj og hvilket gør den velegnet til miljøer med begrænset plads, såsom offshore platforme.

4. Fremragende korrosionsbestandighed

Til svovlholdige, højsalt- og højtemperaturreservoirer, legeret stål og rustfrit stålmaterialer, sammen med anti-korrosionsbelægninger, kan bruges til at forbedre udstyrets langsigtede pålidelighed.

Anvendelse af 4,5-tommers kabinet med minimum indvendig diameter 99,6 mm til enhedskonfiguration

Anvendelse af 5,5-tommers kabinet med minimum indvendig diameter 118,6 mm til enhedskonfiguration

Anvendelse af 7-tommer kabinet med minimum indvendig diameter 150,4 mm til enhedskonfiguration

Anvendelse af 8-5/8-tommers kabinet med minimum indvendig diameter 196,2 mm til enhedskonfiguration

Anvendelse af 10-3/4-tommers kabinet med minimum indvendig diameter 247,9 mm til enhedskonfiguration

Hvilke faktorer skal tages i betragtning, når du vælger en elektrisk dykpumpe?

Valg af en ESP er ikke kun baseret på strøm; det kræver en omfattende overvejelse af følgende:
1. Brønddybde: Jo dybere brønden er, jo højere er hovedet og jo større kraft kræves der.
2. Produktionskrav: Bestem antallet af pumpetrin og forskydning baseret på den ønskede daglige produktion.
3. Råolieegenskaber: Inklusive råolieviskositet, sandindhold, vandafskæring og gas-olie-forhold.
4. Boringsbetingelser: Inklusiv foringsrørstørrelse, temperatur, ætsende miljø og brøndhældningsvinkel. Ved en omfattende matchning af disse parametre kan risikoen for ESP-overbelastning, gaslås og tidlige fejl reduceres.

Hovedapplikationsscenarier

Elektriske dykpumper til oliebrønde er meget udbredt i:
Udvikling af oliefelter på land
Offshore platform olieproduktion
Dyb oliebrønd produktion
Høje vandskårne reservoirer
Termisk genvindingsprojekter for tung olie
Retningsbestemte og vandrette brønde
De er særligt velegnede til oliefeltsprojekter, der kræver langsigtet kontinuerlig produktion og høj daglig produktion.

Tilbehørskompatibilitet

Denne ESP følger ensartede API-dimensionsstandarder, perfekt matchende understøttende tilbehør inklusive ESP fladkabel, brøndhovedtætningsenhed, styreskab med variabel frekvens, sigte nede i hullet og flowmåler. Standard interface realiserer hurtig montering på stedet, forenkler installation og senere inspektionsvedligeholdelse, forkorter brøndafslutning byggecyklus.

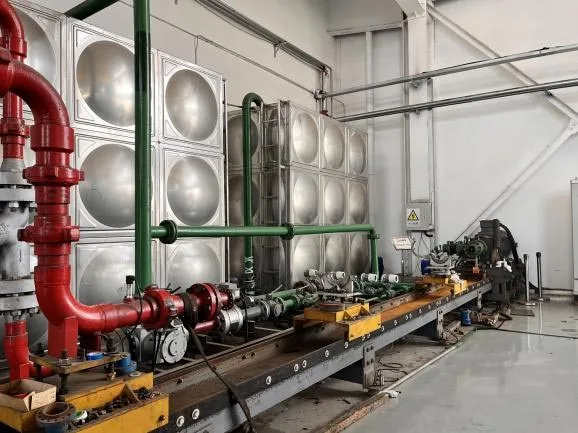

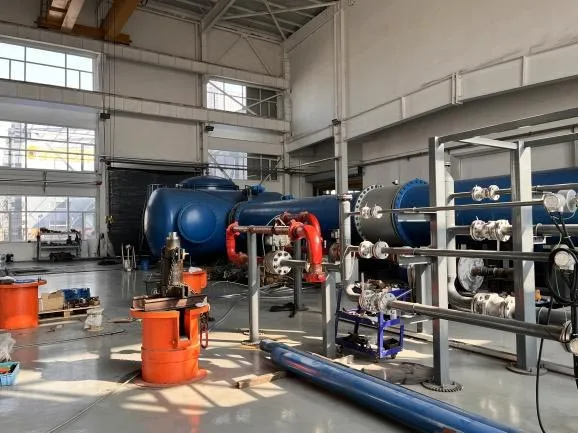

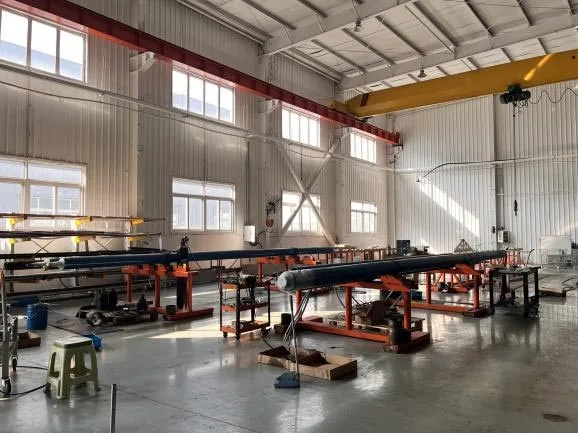

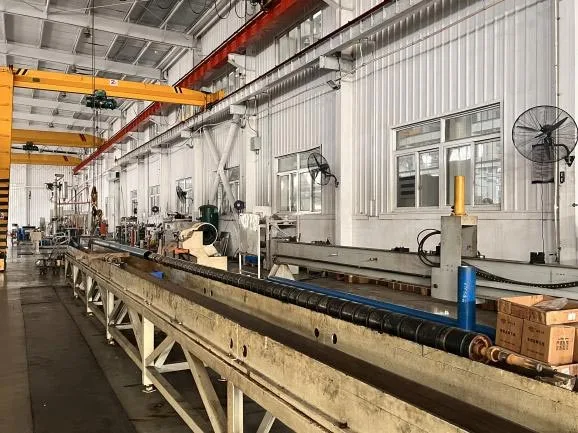

Fabriksfremstilling og kvalitetskontrol

Under produktionen gennemgår nøglekomponenter omfattende test:
Råmateriale kemisk sammensætning test
CNC præcisionsbearbejdningstest
Rotor dynamisk balanceringstest
Test af motorens isoleringsevne
Trykprøvning af pumpeenheden
Test af tætningsevne
Komplet test af maskindriftssimulering
Alle ESP-systemer gennemgår ydeevneverifikation, inden de forlader fabrikken, for at sikre, at de opfylder oliefeltets langsigtede driftskrav.

FAQ

Q1: Hvilke arbejdsforhold passer bedst til elektrisk dykpumpe til oliebrønde?

A1: Det bruges hovedsageligt til dybe oliebrønde, tunge oliebrønde og offshore-produktionsbrønde. Det giver stabil høj-flow kunstig løft i snæver beklædning og høje temperaturer nede i huller.

Q2: Hvordan modstår ESP'en korrosion fra formationsbrine?

A2: Nøgleflow- og transmissionskomponenter anvender anti-svovllegeringsmateriale med anti-korrosionsbelægning. Den indbyggede beskytter isolerer ætsende væske for at beskytte motorkernen og opnår langvarig underjordisk drift.

Q3: Kan vi justere pumpeparametrene til specielle reservoirkrav?

A3: Ja. Vi leverer professionel OEM elektrisk dykpumpe til oliebrøndsservice, tilpasser pumpetrin, motorkraft og anti-korrosionskvaliteter i henhold til brønddybde, rå viskositet og formationsvandssammensætning.

Hvorfor vælge vores ESP-system?

Vi er specialiserede i fremstilling af kunstigt løfteudstyr til oliefelter, og leverer komplette ESP-konfigurationsløsninger skræddersyet til forskellige brøndforhold.

Vores fordele omfatter:
Understøttelse af forskellige kabinetstørrelser
Leverer komplette systemer inklusive pumper, motorer og beskyttere
Understøttelse af tilpassede korrosionsbestandige materialer
Opfylder behovene for både onshore og offshore oliefeltsapplikationer
Tilbyder OEM-produktionstjenester
Et omfattende reservedelsforsyningssystem
Gennemfør ydeevnetest før forsendelse

Fra valg af udstyr og systemtilpasning til eftersalgsvedligeholdelsessupport leverer vi stabil og pålidelig ESP løsninger til olie- og gaskunder verden over.
