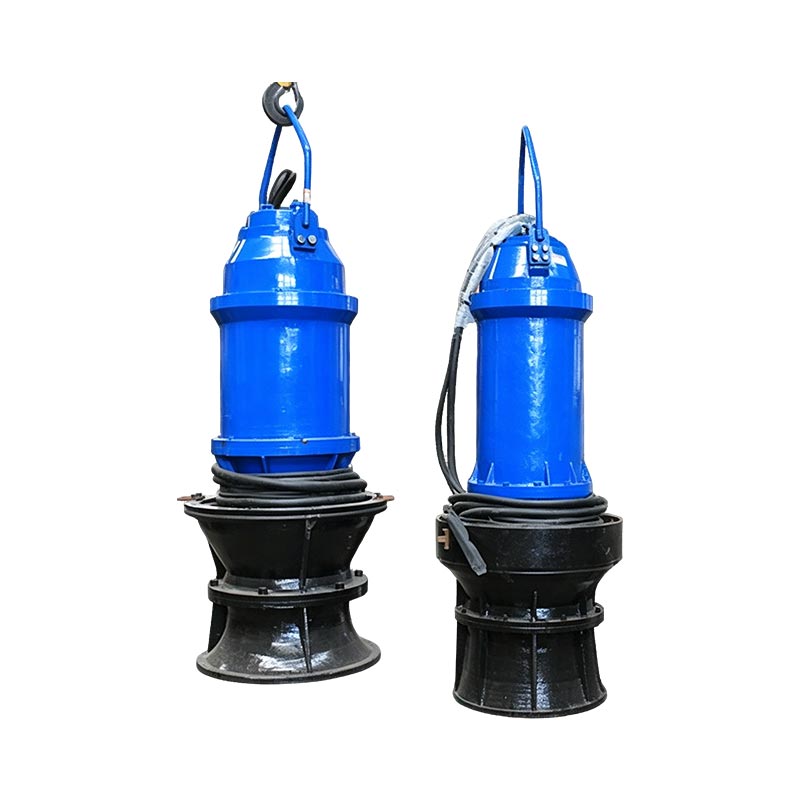

Dykbar aksial flowpumpe til kunstvanding

Den nedsænkelige aksiale flowpumpe til kunstvanding er konstrueret til store mængder vandoverførsel kræver høj flowkapacitet og lavt arbejdshøjde.

Designet med en integreret dykmotor og pumpestruktur giver denne serie en praktisk løsning til landbrugsvandingssystemer, flodvandsindtagsstationer, oversvømmelsesdræningsprojekter og kommunalt vand ledelse faciliteter, hvor der kræves kontinuerlig og pålidelig vandoverførsel.

Sammenlignet med konventionelle tørinstallerede aksialstrømspumpesystemer forenkler det dykbare design installation, reducerer kravene til pumpestationskonstruktion og forbedrer driftsstabiliteten i miljøer med svingende vandstanden.

Produktstruktur og driftsprincip

Motoren er placeret over pumpesektionen, og hele enheden arbejder nedsænket i vand.

De vigtigste strukturelle funktioner omfatter:
• Integreret pumpe-motor konfiguration
• Justerbare skovlhjulsblade
• Fuldt lukket dykmotor
• Mekanisk tætningssystem
• Automatisk overvågningsbeskyttelsessystem

Set fra indløbssiden roterer pumpehjulet mod uret.

Det justerbare pumpehjulsdesign gør det muligt for pumpen at opretholde en effektiv ydeevne under forskellig drift forhold, gør den velegnet til applikationer med skiftende flowkrav.

Hvorfor vælge en dyk aksial flowpumpe til kunstvanding?

1. Designet til forhold med højt flow og lavt hoved

Aksialstrømspumper er specielt designet til applikationer, hvor en stor mængde vand skal flyttes med relativt lave trykkrav.

Typiske anvendelser omfatter:
• Landbrugsvandingskanaler
• Flodvandsindtagssystemer
• Reservoir vandoverførsel
• Oversvømmelseskontrol pumpestationer

2. Pladsbesparende pumpestationsdesign

Traditionelle pumpestationer kræver normalt:
• Separat motorinstallation
• Store udstyrsrum
• Kompleks opretningsarbejde

Den integrerede nedsænkelige struktur gør det muligt for pumpeenheden at fungere direkte under vandet, hvilket reducerer over jorden konstruktionskrav og gør den velegnet til steder med begrænset plads.

3. Stabil drift under variable vandstande

For kunstvandings- og oversvømmelsesprojekter kan vandstanden ændre sig betydeligt.

Dykmotordesignet giver:
• Effektiv motorkøling
• Reduceret driftsstøj
• Pålidelig kontinuerlig drift

QZB og QHB Series Selection Guide

Valg af den korrekte pumpetype afhænger hovedsageligt af flowkrav, løftehøjdeforhold og anvendelsesmiljø.

Vælg QZB aksial flowpumpe når:

Overførsel af stor vandvolumen er påkrævet Pumpehovedet er relativt lavt Kontinuerlig vanding eller dræning er nødvendig

Vælg QHB blandet flowpumpe, når:

Højere hovedydelse er påkrævet Vandstanden ændrer sig væsentligt Bedre hydraulisk tilpasningsevne er nødvendig

Vejledning til valg af pumpemodel

QZB-serien fås i flere størrelser for at opfylde forskellige projektkrav.

Eksempel: 700QZB-100

Tilgængelig modelserie

Tilgængelige modeller inkluderer

350QZB-50, 350QZB-70, 350QZB-70(A), 350QZB-85, 350QZB-100, 350QZB-125,
400QHB-40, 400QHB-50,
500QZB-50, 500QZB-70, 500QZB-85, 500QZB-100, 500QZB-125, 500QZB-160,
500QHB-40, 500QHB-50,
600QZB-50, 600QZB-70, 600QZB-85, 600QZB-100, 600QZB-125,
600QHB-50, 600QHB-50A,
700QZB-50, 700QZB-70, 700QZB-85, 700QZB-100, 700QZB-125, 700QZB-160,
700QHB-50,
800QZB-50, 800QZB-70, 800QZB-100,
900QZB-85 osv.

Hovedapplikationer og driftsmiljøer

QZB og QHB aksial-flow dykpumper er bredt anvendelige til brug i industri- og minedriftsanlæg, skibsværfter, byvandsforsyning og afløbssystemer, landbrugsvanding og kraftværksvandforsyning og dræning systemer.

QZB aksial-flow dykpumpen er velegnet til applikationer, der kræver lav løftehøjde og høje flowhastigheder; QHB blandet dykpumpe har høj effektivitet og fremragende kavitationsmodstand, hvilket gør den velegnet til applikationer med betydelige udsving i vandstanden og relativt høje løftehøjdekrav.

Disse produkter er designet til at håndtere råvand eller let forurenet spildevand med en maksimal væsketemperatur af 50°C, et pH-område på 4 til 10, et volumetrisk forhold mellem suspenderede stoffer under 2 % og en vægtfylde på mindre end 1,2 × 10³ kg/m². Brug af disse produkter er den mest effektive løsning til oversvømmelsessikring af kraftværksmotorer i flod og søområder, hvor vandstanden svinger betydeligt.

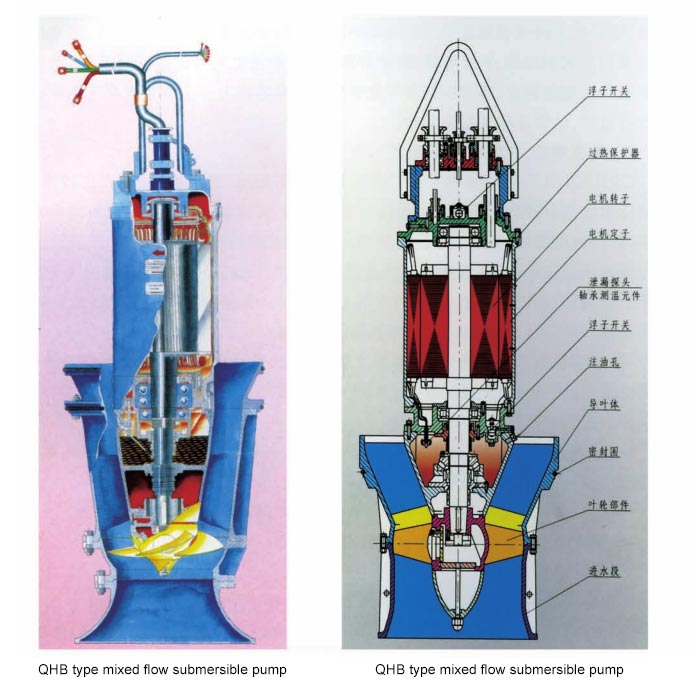

Produktstrukturbeskrivelse

Motoren til den nedsænkelige aksiale flowpumpe til kunstvanding er placeret over pumpen. Dykmotoren har en tør-type design med klasse F isolering, pålidelige mekaniske og hjælpetætninger, og er udstyret med beskyttelsesanordninger mod lækage og mod temperaturstigning i de indvendige viklinger og lejer.

Den leveres med et styreskab, der sikrer sikker og pålidelig drift. Pumpen er velegnet til en bred vifte af vand kvaliteter og miljøforhold, har justerbare skovlhjulsblade og fungerer over en bred vifte af driftsforhold.

Set fra indløbet roterer pumpehjulet mod uret.

Ofte stillede spørgsmål

Hvad er forskellen mellem en aksial flowpumpe og en mixed flow pumpe?

Aksialflowpumper er designet til meget høje flowhastigheder og lav løftehøjde, mens blandede flowpumper giver bedre ydeevne, når der kræves højere løftehøjde og skiftende driftsforhold.

Kan en dyk aksial flowpumpe bruges til vanding af flodvand?

Ja. QZB-serien er velegnet til overførsel af råvand fra floder, reservoirer og kunstvandingskanaler, når vand indeholder begrænsede suspenderede partikler.

Hvorfor vælge en nedsænket aksialstrømspumpe til kunstvanding i stedet for en traditionel pumpestation?

Den integrerede nedsænkede struktur reducerer installationskravene, forbedrer motorkøling, sænker støj og tillader fleksibel installation på steder med begrænset plads.

Hvilke oplysninger er nødvendige, før du vælger en pumpe?

Kunder skal levere:
Påkrævet flowhastighed
Pumpehoved
Vandkildeforhold
Installationsmetode
Krav til strømforsyning
Vores ingeniører kan anbefale en passende pumpemodel baseret på projektets forhold.
